CONCEPT

最新への追求

金型メーカーのアイデンティティといえる加工技術のクオリティを保ちながら、スピードと量というビジネスの必須条件をクリアするため、メカトロニクスを導入し、安定した生産環境を築き上げる。
双信では最新技術を備えた加工機器と測定機器を各工程に配備。

複雑な加工処理は勿論、厳正な検査によって制度の高い製品を生み出すことで、生産設備・技術の水準は常に業界トップレベルを誇っています。

師の業

創業以来、双信では少数精鋭を貫き、経験に裏打ちされた豊富な知識とノウハウを備えた社員によって オリジナリティあふれる製品の設計、開発、加工を実現してきました。
どれだけ機械化が進んでも、ハードの持つ可能性を最大限に引き出せる人材がいなければ、業界をリードする存在にはなれないのです。
既成の概念にとらわれない豊かな発想と、あらゆる局面に対応できる開発力・技術力をもったヒューマンパワーもまた、私たちの成長の原動力といえるでしょう。

高度な技術力と現代に息づくもの造りへのこだわりが生み出す、超高精度金型。

精度・品質にこだわった、幾重にも重なる品質管理体制。双信では、各工程において最先端の設備によるミクロン単位の金型測定を実施し、更には金型から生み出されるプラスチック製品そのものも自社で成形、精度測定・品質チェックを行っています。

  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形
01

金型設計

金型設計

知識、経験、そして柔軟な発想。
益々高度化するクライアントニーズに、
確かな開発力で応えます。

一見不可能と思われる形状も、加工手順の設定、金型パーツの細分化をはじめ、既成概念にとらわれない様々なアプローチによって実現する双信ならではの金型設計。 創造の原点がここにあります。
双信では設計・開発の段階で、お客様との綿密な打ち合わせを繰り返し、サイズや精度、形状は勿論、使用する素材にまでこだわった高い品質とコストパフォーマンスを保証する金型を提案しています。
最新のCAD/CAMシステムを駆使したミクロン単位の精密な設計においては、技術者の設計・開発力に加え、経験に裏打ちされた創造力が活かされ、どんなご要望にも柔軟に対応する体制が整っています。

  • 金型設計01
  • 金型設計02

CAD/CAM 設備一覧

グラフィックプロダクツ
3D CAC/CAM CAMTOOL C3
コンピュータエンジニアリング
TAM-BOY3D
ランクコーポレーション
EASY-CAD
EUKLID
3D CAD/CAM オイクリッドV4
日本UNISYS
CADCEUS
武藤工業
2D CAD M-DRAFT Wiseman
コダマコーポレーション
TOP SOLID
コダマコーポレーション
TOP MOLD
  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形・納品
02

フライス盤・旋盤

フライス盤

フライス

設計図をもとに材料取りから切削加工を行います。 適当なフライスカッターの使用で平面を削り、溝をつけたり、穴をあけたりと様々な加工を行います。

旋盤

旋盤

ロクロの原理で曲面に加工します。 切削により変化する加工物の大きさに合わせ、回転数や刃物が加工物にかける力を調整します。

フライス盤・旋盤 設備一覧

大隈鉄工
LB-15
TAKISAWA
TSL TAKISAWA
nagase
SGW-64
  • 牧野フライス KVJP-55

    牧野フライス KVJP-55
  • 大隈鉄工 LB300

    大隈鉄工 LB300
  • 中日本炉製 NVF-50-PC

    中日本炉製 NVF-50-PC
  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形・納品
03

研磨・ジグ研削

研磨

研磨

回転する砥石をテーブルに固定された加工物に当て、テーブルを左右に動かし表面を削って加工します。 精度が必要な面の加工では、ミクロン単位にまで及びます。

研削盤 設備一覧

ジョンズ&ショップマン
BO13873
ジョンズ&ショップマン
BO16075
日興機械
NFG-515
長島精工
NP313-F
アマダ
SG45F
ケレンベルガー
600U-125
長島精工
超精密円筒研削盤 HMG-2HW
ハウザー
CNC314
  • ハウザー製 S35-400

    ハウザー製 S35-400
  • 長嶋精工 NP415-F

    長嶋精工 NP415-F
  • 長嶋精工 NP415-F

    長嶋精工 NP415-F
  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形・納品
04

マシニング

マシニング

マシニング

NCデータをコンピュータに入力し、自動的に機械を動かし加工していきます。 コンピュータ制御のため、立体的でより複雑な加工が可能になります。

マシニング 設備一覧

牧野フライス製作所
MS5A
牧野フライス製作所
BMSA40
Sodick
AZ250
浦和
UB-710
長島精工
NP415-F
碌々産業
CEGA542
YASUDA
YBM-8120V
NSKマシナリー
UA-53
  • 安田工業 YBM9150V

    安田工業 YBM9150V
  • Sodic HS430L

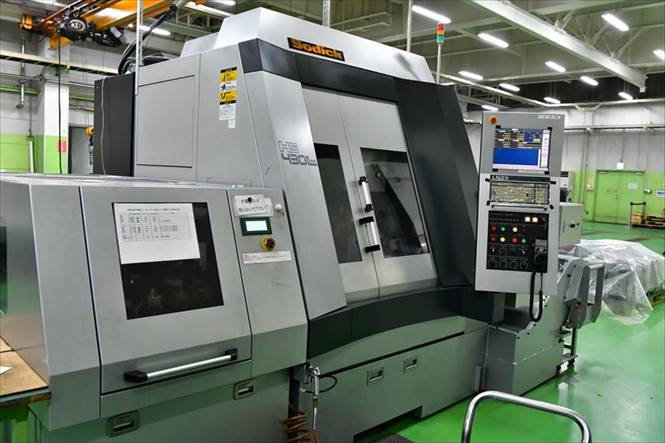

    Sodic HS430L
  • MAKINO V33i 5XB

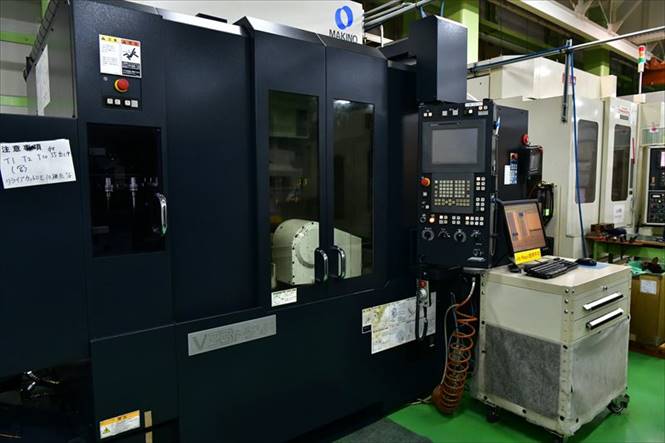

    MAKINO V33i 5XB
  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形・納品
05

放電・ワイヤ

放電加工

放電加工

放電加工では、銅など伝導性の高い物質を電極に用い、加工油や水などの液体中でマイクロ秒オーダーのパルス放電を発生させ、鋼や超硬合金などの導電性材料を成形します。 加工した電極により、電極の形状がそのまま材料に加工されます。

ワイヤー加工

ワイヤー加工

放電加工の一つで、コンピュータでコントロールしながらワイヤーと呼ばれる髪の毛ほどの太さの線に電気を流し、金属を様々な形状に削りとっていきます。 工具や製品を回転させて削るモーター駆動の加工機械に比べ、電気エネルギーのムダが少ないのも特徴です。

放電加工・ワイヤー加工 設備一覧

AGIE CHARMILLES
CUT 2000
AGIE CHARMILLES
ROBOFORM35
牧野製作所
EDGE2S
Sodick
A35
Sodick
AQ35L
  • FUNUC ROBODRILL α-D21LiB5ADV

    UNUC ROBODRILL α-D21LiB5ADV
  • Sodick AG40L

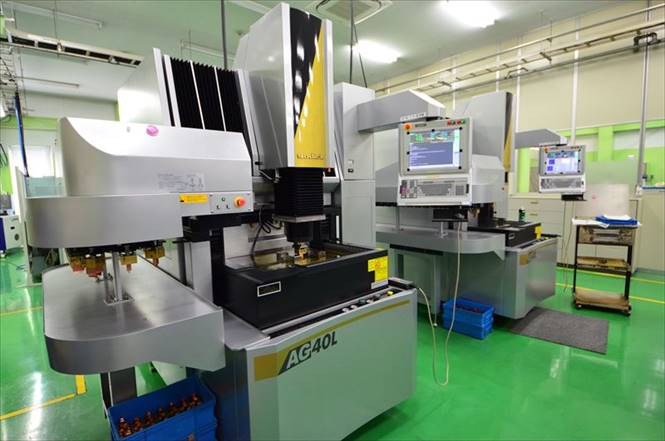

    Sodick AG40L
  • 三菱電機 NA1200P

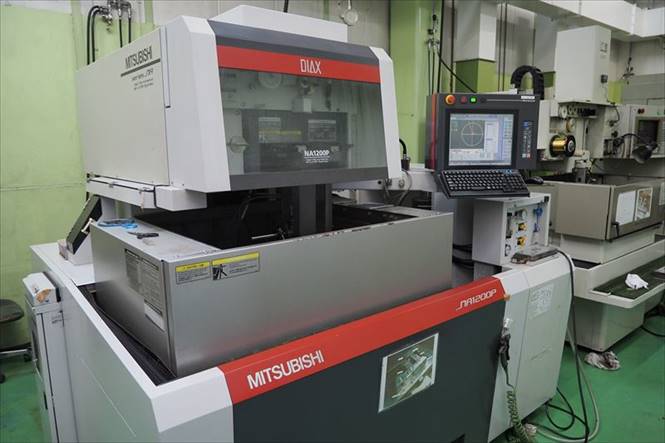

    三菱電機 NA1200P
  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形・納品
06

品質管理・組立

品質管理

品質管理

現場で造られた金型およびマスター(電極)と、これから出来る製品の測定を行い、そのデータを管理、整理します。 測定には三次元測定機、顕微鏡、表面粗さ測定機、画像処理機などがあり、正確なデータを収集します。

仕上げ(組立)

仕上げ(組立)

他の部署の加工で残った部分をヤスリやモーターツールを使って仕上げ、金型の精度を高めていきます。 組み立てや最終調整もここで行われ、すべての工程が終了した時点で成形し、製品の確認を行います。

測定器 設備一覧

東京精密
XYZAXSVA fusion7/5/5
ミツトヨ
RVⅡ707
ミツトヨ
BRIGHTA710
ミツトヨ
BRIGHT504
東京精密
SURFCOM 480A
Taylor Hobson
TALYROND265
ミツトヨ
LITE MATIC VL-50AS
Nikon
NEXIV VWR-3020
ミツトヨ
QuickVisionPRO
ミツトヨ
UMAP Vision System ULTRA
Nikon
6D
  • #

  • #

  • #

  • 金型設計
  • フライス盤・旋盤
  • 研磨・ジグ研削
  • マシニング
  • 放電・ワイヤ
  • 品質管理・組立
  • 射出成形・納品
07

射出成形

成形

成形

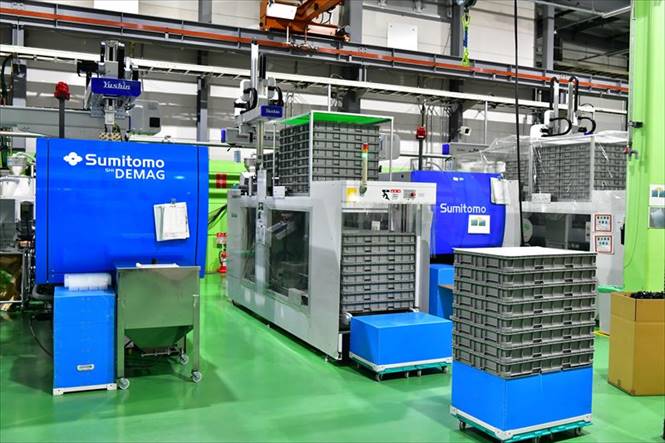

双信では完成した超精密金型から製品を成形します。自社工場内で製品自体の品質もチェックしているため、より実用的で精度の高い金型造りが可能です。 また、品質チェックだけでなく、製品の量産も可能な設備環境を整えているので、製品そのものを直接納品する事も可能です。

成形

成形機 設備一覧

Sodick
TR20EH2
住友重機
XSE30
住友重機

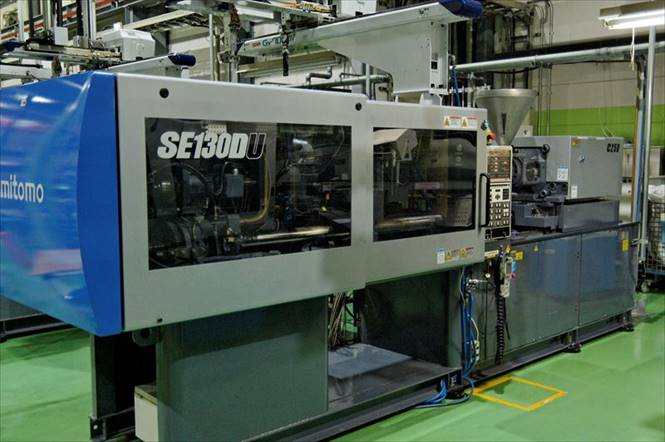

SE130D
住友重機
SE180D
FANUC
S-2000i100B
  • #

  • #

  • #
